Arquivos da categoria: Acompanhamentos das Construções Amadoras

Atlântica 215 FB de Marcelo Duarte

3 respostas

Acompanhamento da construção amadora realizada por Marcelo Duarte em Rio das Ostras – RJ

Saiba mais sobre este projeto em: http://www.lodidesign.com.br/atl215fb.html

Você encontra outros Projetos de estoque para construção amadora ou profissional one-off em:  http://www.lodidesign.com.br/projetosestoque.html

20150610

Atântica 215 FB – Perfil Externo

20150610-1

Atântica 215 FB – Vista Superior

20150610-2

Atântica 215 FB – Acomodações

20150610-3

Atântica 215 FB – Vista Frontal

20150610-4

Atântica 215 FB – Vista de Popa

20150610-5

Atântica 215 FB



Manualcapa

Manual da Construção One-off que acompanha o Projeto, para orientação “passo a passo” da construção da embarcação.



11694340_10200718407719895_443980456_n

Balizas cortadas

11741831_10200714388859426_86486689_n

Balizas cortadas

11741837_10200718406279859_1245130412_n

Balizas cortadas

11753899_10200714390539468_55101103_n

Balizas em corte e preparação

11759065_10200714388499417_181160603_n

Balizas em corte e preparação

11791790_10200742240995712_1504631691_n

Montagem do Picadeiro

11774239_10200742240715705_1059436800_n

Montagem do Picadeiro

11774757_10200742240795707_228910835_n

Montagem do Picadeiro

Etapa de levantamento  e alinhamento das Balizas

11778114_10200742240915710_651388076_n

Inicio do levantamento das Balizas



11793300_10200742240515700_1040129754_n

Inicio do levantamento das Balizas

11777991_10200753544798300_932981572_n

Balizas Alinhadas

11793428_10200753544718298_1935672577_n

Balizas Alinhadas

11880281_10200807602989721_617633686_n

Balizas Alinhadas

11911353_10200807603309729_944581033_n

Balizas Alinhadas e quilha montada

11911508_10200807602869718_1789844215_n

Balizas Alinhadas e quilha montada

11913270_10200807603069723_2019197626_n

Balizas Alinhadas e quilha montada



Etapa de colocação da espuma de Núcleo em PVC (Divinycell H60)

11994266_10200886735527985_2135122131_n

Inicio da colocação da espuma Núcleo

11994370_10200886735647988_1008152091_n

Inicio da colocação da espuma Núcleo

11995620_10200886735287979_80347342_n

Inicio da colocação da espuma Núcleo

11997250_10200886735367981_1476052319_n

Inicio da colocação da espuma Núcleo

11998553_10200886736488009_971181682_n

Inicio da colocação da espuma Núcleo

12000113_10200886735927995_699394562_n

Inicio da colocação da espuma Núcleo



12092287_10200951620150060_2023361390_n

Colocação da espuma de PVC (Núcleo) em strip-planking na região da Proa

12081541_10200952185764200_1934928246_n

Colocação da espuma de PVC (Núcleo) em strip-planking na região da Proa

12077098_10200952186484218_1594608638_n

Colocação da espuma de PVC (Núcleo) em strip-planking na região da Proa

12071809_10200952183884153_1982136533_n

Colocação da espuma de PVC (Núcleo) em strip-planking na região da Proa

12087400_10200952181444092_1910876743_n

Finalização da colocação da espuma de PVC (Núcleo) em strip-planking na região da Proa

12080982_10200951619110034_1658810856_n

Finalização da colocação da espuma de PVC (Núcleo) em strip-planking na região da Proa

12080776_10200952182964130_1607056055_n

Finalização da colocação da espuma de PVC (Núcleo) em strip-planking na região da Proa

12071616_10200952185204186_1052745171_n

Finalização da colocação da espuma de PVC (Núcleo) em strip-planking na região da Proa



Lodifishing 250 Cabin de Fábio Ferreira e Nelson Ramade – Rio de Janeiro

Deixe um comentário

Acompanhamento da construção amadora de uma Lodifishing 250 Cabin

Saiba mais sobre este projeto em:  http://www.lodidesign.com.br/lf250c.html .

Você encontra outros Projetos de estoque para construção amadora ou profissional one-off em:  http://www.lodidesign.com.br/projetosestoque.html .

Aprenda sobre os métodos de construção de barcos, veja em http://www.lodidesign.com.br/cursos.html

capa manual

Manual de Construção One-Off que acompanha o projeto, para orientação passo à passo de toda a construção.



picadeiro

Inicio da montagem do Picadeiro

lofting 7

Inicio da montagem das balizas, cortadas em CNC



lofting 2

Marcos Lodi, em visita à construção



lofting 6

Montagem do Plug do Casco



lofting 5

Montagem do Plug do Casco



lofting 4

Montagem do Plug do Casco,

lofting 3

Montagem do Plug do Casco



lofting 1

Montagem do Plug do Casco



lofting 8

Montagem do Plug do Casco







Para a montagem deste Plug, os construtores amadores contaram com um conjunto de planos que inclui o Plano de Montagem do Plug do Casco, abaixo.

Montagem do Plug do Casco

Plano de Montagem do Plug do Casco

Plug3

Plug: Imagem do manual de construção, para orientação do construtor

Plug4

Plug: Imagem do manual de construção, para orientação do construtor

Plug5

Plug: Imagem do manual de construção, para orientação do construtor

Etapa de Forração das balizas com a espuma de núcleo: Divinycell H60. Conforme orientações do Manual de Construção One-Off

IMG_4798

Nelson Ramade, Marcos Lodi e Fábio Ferreira

IMG_4788

Nelson Ramade e Fábio Ferreira

20141013_175532

Colocação do Núcleo de PVC (Divinycell)

10677493_747070555330367_1108160634_o

Colocação do Núcleo de PVC (Divinycell)

10722813_747070548663701_2012933242_o

Colocação do Núcleo de PVC (Divinycell)

IMG_4793

Colocação do Núcleo de PVC (Divinycell)

20141017_150117

Colocação do Núcleo de PVC (Divinycell)

20141017_150134

Colocação do Núcleo de PVC (Divinycell)

20141017_150155

Colocação do Núcleo de PVC (Divinycell)

20141017_150254

Colocação do Núcleo de PVC (Divinycell)

20141023_161816

Colocação do Núcleo de PVC (Divinycell)

20141024_164355

Colocação do Núcleo de PVC (Divinycell)

20141027_172742

Colocação do Núcleo de PVC (Divinycell)



Etapa de Laminação da “Face externa” do Casco. Conforme orientações do Manual de Construção One-Off

20141103_132358

Laminação da face externa do casco

20141103_162525

Laminação da face externa do casco

20141104_152236

Laminação da face externa do casco



Fase de emassamento e acabamento da face externa do casco, conforme as orientações do Manual da Construção.



20141119_122612

Emassamento para correção de imperfeições

20141119_122655

Emassamento para correção de imperfeições

10833909_310628345797398_329630067_n

Emassamento para correção de imperfeições

0186a541d68cfc6e1c631edd5383a1c90888a054e7

Casco emassado e lixado

019c7cdf2d49bbb4456601253379c89c21dff4694c

Casco emassado e lixado

10904301_4971250296374_1522611585_n

Casco emassado e lixado

013de3b7dad20a1c6eab1c033b75bd5e7406ae6557

Fábio Ferreira

10934546_4971248856338_627174238_n

Fábio Ferreira, Nelson Ramade e Marcos Lodi

10847395_336786579848241_1528227497783057213_o

Casco em fase de pintura e acabamento

10978638_336786653181567_6371796361145325780_n

Casco em fase de pintura e acabamento



Virando o casco

1501313_338604159666483_4368549893136882264_o

Virando o casco

10991731_338604142999818_4122823086286843516_o

Casco sobre berços

11000619_338604122999820_901783911842616647_n

Etapa concluida. Casco virado e sobre os berços

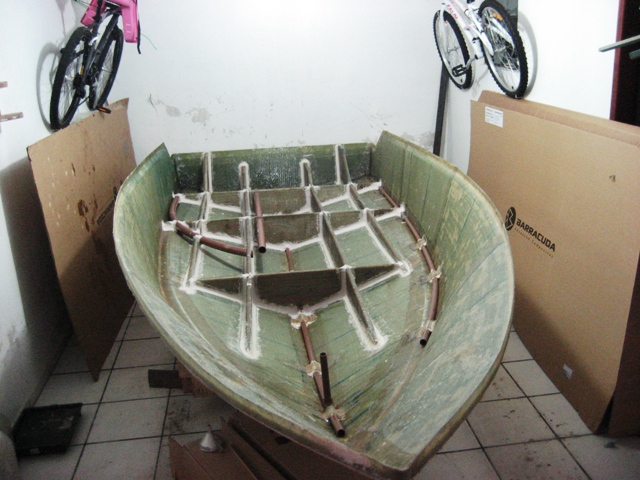

Etapa de estruturação interna: Montagem de Anteparas, Longarinas e Hastilhas

11040741_349306495262916_790842137_n

Longarinas e hastilhas em montagem

11157008_10200365893787267_1864408332_n

Casco da Lodifishing 250 : Para navegar confortavelmente, seguro e seco em qualquer condição de mar

11139574_10200365894267279_1816847576_n

Casco da Lodifishing 250 : Para navegar confortavelmente, seguro e seco em qualquer condição de mar

11149232_10200365894067274_341592688_n

Casco da Lodifishing 250 : Para navegar confortavelmente, seguro e seco em qualquer condição de mar

11117544_10200365894107275_882529900_n

Casco da Lodifishing 250 : Para navegar confortavelmente, seguro e seco em qualquer condição de mar

10362955_10200365894347281_577898046_n

Anteparas montadas

11160349_10200365894667289_1554569899_n

Anteparas montadas

2015041402

Casco da Lodifishing 250 : Para navegar confortavelmente, seguro e seco em qualquer condição de mar

11121732_10200365897787367_2103822235_n

Estrutura de fundo

11148954_10200365896307330_455579824_n

Casco da Lodifishing 250 : Para navegar confortavelmente, seguro e seco em qualquer condição de mar

11149060_10200365898547386_2082395010_n

Pisos de Convés montados

11149024_10200365898827393_552698167_n

Tanque integrado em composites

11160531_10200365900907445_1197569233_n

Marcos Lodi e Fábio Ferreira

2015041401

Casco da Lodifishing 250 : Para navegar confortavelmente, seguro e seco em qualquer condição de mar

2015041405

Marcos Lodi



Inicio da construção da superestrutura sobre casco estruturado

012f2a4c24510a43cf5eb4dd222d8121fc35dc3695

Montagem das bases de apoio

01b18ff20a9e396a4749995ba436a95e559d94fb3c

Montagem das bases de apoio

015877246a60b67bab25a190eef12e26cdca29b94d

Montagem das bases de apoio

01f16cf9227a46c6d104be11c675de4d33c6d44dca

Montagem das bases de apoio

0187f802077573af154fc9fab46ef8428fcc243e91

Montagem das bases de apoio

0116d4d7c81d3ac345158ed6f896edff9fb33e34bb

Tanque de combustível integrado

01a8644022dc70eedcc5c63a3cb17bc623d32e6cc8

Porão abaixo do Cockpit de Popa



Lodifishing 220 Center Console de Emerson Petris – Joinville – SC

Deixe um comentário

Acompanhamento da construção amadora de uma Lodifishing 220 Center Console, realizada em Joinville – SC por Emerson Petris

Saiba mais sobre este projeto em: http://www.lodidesign.com.br/lf220.html

Você encontra outros Projetos de estoque para construção amadora ou profissional one-off em:  http://www.lodidesign.com.br/projetosestoque.html

Aprenda sobre os métodos de construção de barcos, veja em http://www.lodidesign.com.br/cursos.html



2206409

Lodifishing 220 Center Console

2206402

Lodifishing 220 Center Console – Perfil Externo

2206401

Lodifishing 220 Center Console – Lay Out



Capa do Manual

Manual da Construção One-off que acompanha o Projeto, para orientação “passo a passo” da construção da embarcação.



10800409_999158843443984_274425083_o

Balizas Cortadas com CNC

10754464_999158933443975_32394056_o

Inicio do levantamento e alçinhamento das balizas sobre o Picadeiro

IMG_4809

Inicio do levantamento e alçinhamento das balizas sobre o Picadeiro

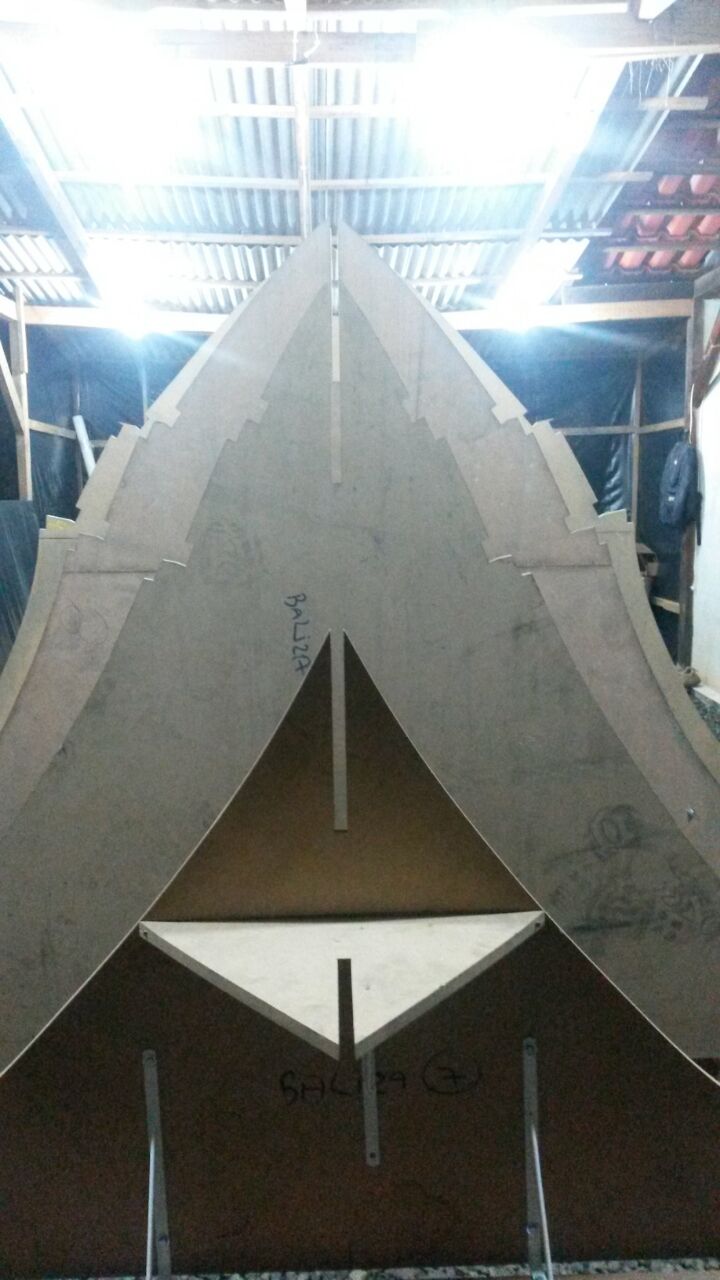

IMG_4810

Alinhamento das Balizas

10800265_999158940110641_422939547_o

Alinhamento das Balizas

10804602_999158950110640_1088462349_o

Alinhamento das Balizas

10800382_999158930110642_928613719_o

Alinhamento das Balizas

1510629_1151398864886647_9156793019963885415_n

Detalhe do Skeg no Plug

10845577_1151397464886787_8286797657014424997_o

Corte da Espuma de Núcleo do Espelho de Popa

11221751_1151397551553445_3721547511488730664_o

Montagem da espuma de Núcleo do Espelho de Popa no Plug

11403044_1151397764886757_3702599310455416840_n

Montagem da espuma de Núcleo do Espelho de Popa no Plug



Etapa de colocação da espuma de Núcleo em PVC (Divinycell H60) sobre o Plug, conforme orientações do Manual da Construção

11058095_1166399383386595_6663912390228034817_n

Inicio da colocação do núcleo em PVC no fundo do casco (Panel Planking)

11063761_1169999909693209_499821948766776488_n

Inicio da colocação do núcleo em PVC no fundo do casco (Panel Planking)

Lodifishing 160 Center Console de Rafael Silva

Deixe um comentário

Acompanhamento da construção amadora de uma Lodifishing 160 Center Console, realizada por Rafael Silva em Joinville – SC

Saiba mais sobre este projeto em:  http://www.lodidesign.com.br/lf250c.html .

Você encontra outros Projetos de estoque para construção amadora ou profissional one-off em:  http://www.lodidesign.com.br/projetosestoque.html .

Aprenda sobre os métodos de construção de barcos, veja em http://www.lodidesign.com.br/cursos.html



Divulg 20130315

Lodifishing 160 Center Console – Perfil Externo

Divulg1 20130315

Lodifishing 160 Center Console – Cockpit

Divulg2 20130315

Lodifishing 160 Center Console – Vista de Vante

Divulg3 20130315

Lodifishing 160 Center Console – Vista de Ré

Divulg5 20130315

Lodifishing 160 Center Console



Preparação e montagem do Plug do Casco



_corte_balizas

Preparação da área de trabalho e corte das balizas

_balizas

Balizas cortadas

_montagem_picadeiro

Montagem do Picadeiro

_picadeiro

Montagem do Picadeiro

mon_picadeiro

Alinhamento das Balizas

balizas_2

Alinhamento das Balizas

balizas_3

Plug montado



Etapa de colocação da Espuma de núcleo em PVC (Divinycell) pelo método Strip Planking/Panel Planking

panel

Colocação do Núcleo, iniciando pelo fundo do casco

panel_strip1

Colocação do Núcleo, utilizando o método Strip Planking na parte de vante do costado, onde as formas são mais complexas devido ao flaire nesta região

strip2

Colocação do Núcleo, utilizando o método Strip Planking na parte de vante do costado, onde as formas são mais complexas devido ao flaire nesta região



Etapa de preparação do material em fibra de vidro para laminação da face externa do casco

laminacao_externa

Preparação do tecido de fibra de vidro

laminacao_externa_3

Preparação do tecido de fibra de vidro

laminacao_externa_2

Preparação do tecido de fibra de vidro

tecido_externo

Material em fibra de vidro já cortado e posicionado



Etapa de laminação e acabamento da face externa

apoio_spray

Face externa laminada

referencia

Face externa laminada

massa_acab

Acabamento da face externa

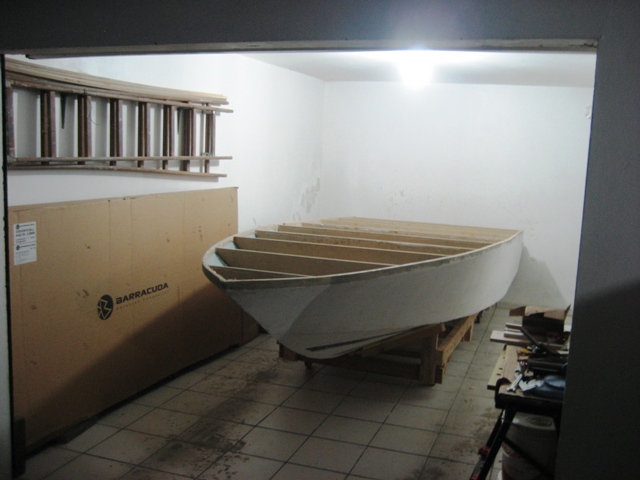

barco 020

Casco virado



Etapa de preparação e laminação da face interna

barco 055

Preparação para laminação da face interna

barco 102

Preparação para laminação da face interna

barco 108

Preparação para laminação da face interna

barco 134

Preparação para laminação da face interna

barco 141

Preparação para laminação da face interna

ld_001

Preparação para laminação da face interna

foto_ 480

Preparação da fibra de vidro para laminação da face interna

foto_ 511

Preparação da fibra de vidro para laminação da face interna

foto_ 569

Face interna laminada

foto_ 608

Face interna laminada



Etapa de preparação e montagem dos elementos estruturais do casco

foto_64

Preparação do material para as longarinas

foto_ 74488

Preparação do material para as longarinas

lg_molde

Preparação do material para as longarinas

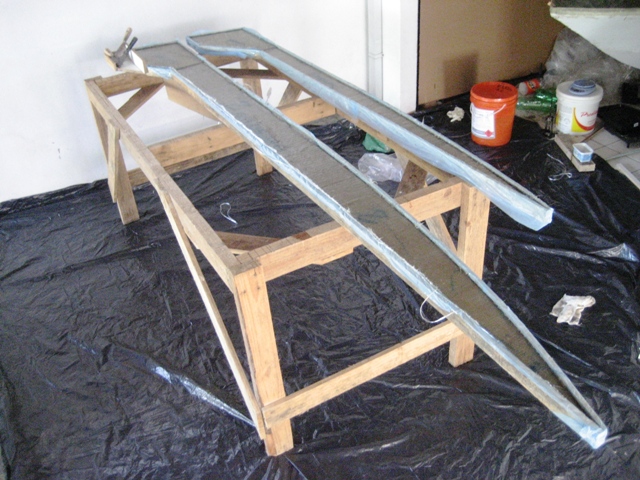

lg_lam_

Laminando as Longarinas

lg_molde_plastico

Laminando as Longarinas

lg_espuma

Laminando as Longarinas

lg_tecido

Laminando as Longarinas

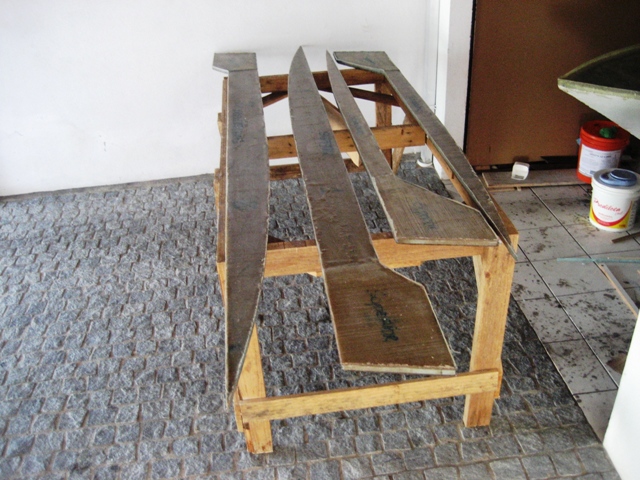

lg_

Laminando as Longarinas

lg_fixas

Longarinas e hastilhas montadas

passa_cabos

Longarinas e hastilhas montadas

lg_fixas_t

Longarinas e hastilhas montadas

pos_tank

Preparação das Anteparas

cx_ancora

Preparação das Anteparas

tank

Preparação das Anteparas

tank_1

Preparação das Anteparas



Etapa de construção do Convés

1

Preparação das peças estruturais de Convés

2

Preparação das peças estruturais de Convés

3

Preparação das peças estruturais de Convés

4

Preparação das peças estruturais de Convés

WP_20140517_003

Preparação das peças estruturais de Convés

WP_20140517_008

Preparação das peças estruturais de Convés

WP_20140519_001

Preparação das peças estruturais de Convés

WP_20140622_003

Preparação das peças estruturais de Convés

WP_20140622_006

Preparação das peças estruturais de Convés

WP_20140625_011

Preparação das peças estruturais de Convés

WP_20140625_017

Preparação das peças estruturais de Convés

WP_20140629_002

Laminação e fixação das peças estruturais de Convés

WP_20140629_009

Laminação e fixação das peças estruturais de Convés

WP_20140711_002

Montagem das peças estruturais de Convés

WP_20140713_008

Montagem das peças estruturais de Convés

WP_20140713_023

Montagem das peças estruturais de Convés

WP_20140713_028

Montagem das peças estruturais de Convés

21

Montagem das peças estruturais de Convés

31

Montagem das peças estruturais de Convés

41

Montagem das peças estruturais de Convés

9

Montagem das peças estruturais de Convés

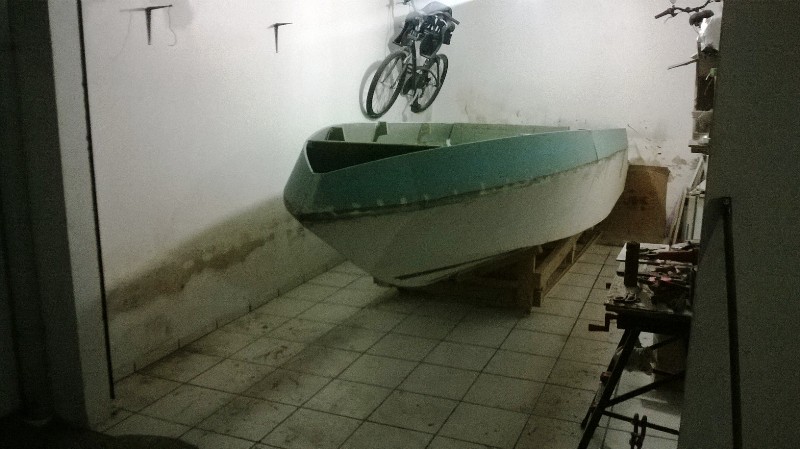

5

Montagem das peças estruturais de Convés

6

Montagem das peças estruturais de Convés

7

Montagem das peças estruturais de Convés

8

Montagem das peças estruturais de Convés

65

Material para convés

62

Montagem das peças estruturais de Convés

64

Montagem das peças estruturais de Convés

63

Montagem das peças estruturais de Convés

proa_4

Montagem das peças estruturais de Convés

WP_20141031_001

Montagem das peças estruturais de Convés

reforço_topo

Montagem das peças estruturais de Convés

posição_tubo

Montagem das peças estruturais de Convés

HTB1WZ7HFFXXXXa2aFXXq6xXFXXXu

Montagem das peças estruturais de Convés

proa_2

Montagem das peças estruturais de Convés

proa_3

Montagem das peças estruturais de Convés



Construção do Console



WP_20141115_001

Console na posição

WP_20141115_002

Console na posição

WP_20141115_006

Console na posição

WP_20141115_014

Preparação do Console

WP_20141115_021

Preparação do Console
